產品詳情
EA30系列
-----30W標準封裝AC-DC模塊電源
產品特性
◆國際通用全范圍輸入85-265VAC（120-370VDC）
◆交直流通用
◆輸出短路保護
◆高效率、高功率密度
◆低功耗、綠色環保
◆自然風冷
◆工業級產品技術設計
產品型號
型號
模塊尺寸
輸入電壓
輸出電壓/電流Vo/Io
紋波+噪聲
效率(TYP)
EA30-S12
70×48×23.5mm
85-265VAC
（120-370VDC）
12V / 2.5A
120mv(Vp-p)
85%
EA30-S15
15V / 2.0A
150mv(Vp-p)
86%
EA30-S24
24V / 1.25A
200mv(Vp-p)
87%
EA30-S48
48V / 0.625A
注：需要其他輸出電壓產品，請聯系我司。
輸入特性
輸入電壓范圍
85-265Vac（120-370Vdc）
頻率范圍
47-63 Hz
交流電流（TPY）
1.1A/115VAC 0.6A/230VAC
浪涌電流（TPY）
30A冷啟動
漏電流
< 2mA / 240VAC
輸出特性
輸出電壓精度
±2%
源效應
±0.5% (typ)
負載調整率
±1% (typ)
要求負載
>10%
短路保護
可長期短路，自恢復
掉電保持時間
50ms(typ)/ at Vin:230VAC
一般特性
溫度特性
工作溫度
-40℃～+70℃
存儲溫度
-40℃～+85℃
外殼溫度
+90℃ max
濕度
90%RH(max)
溫漂
0.02%/℃
開關頻率
132kHz(typ)
絕緣
輸入--輸出
3000Vac/1Min
*電磁兼容靜電放電
*射頻輻射抗擾
*電快速瞬變脈沖群
*浪涌
IEC/EN 61000-4-2 6kV/8kV
IEC/EN 61000-4-3 10V/m
IEC/EN 61000-4-4 2kV
IEC/EN 61000-4-5 1kV/2kV
*傳導/輻射
EN55022, CLASS B
安全等級
CLASS Ⅰ
外殼材料
阻燃塑料
安裝
PCB
MTBF
>200,000h @25℃
注：1.如未特別說明，所有規格參數均在輸入為220VAC，額定負載，25℃環境溫度下測量。
2.紋波和噪聲測試方法：平行線測試法，輸出端要并聯0.1uF和10uF電容，在帶寬20MHz下測量。
3.精度：包含源效應和負載調整率。
4.*表示需要增加EMC外圍電路。

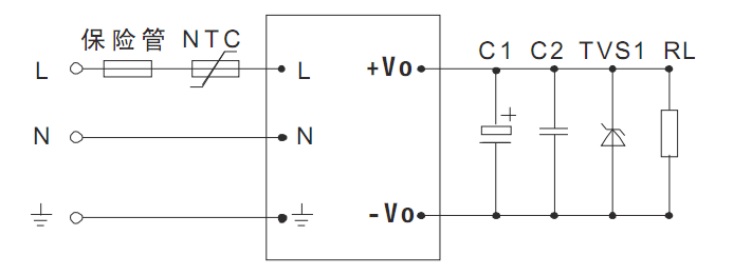

典型應用

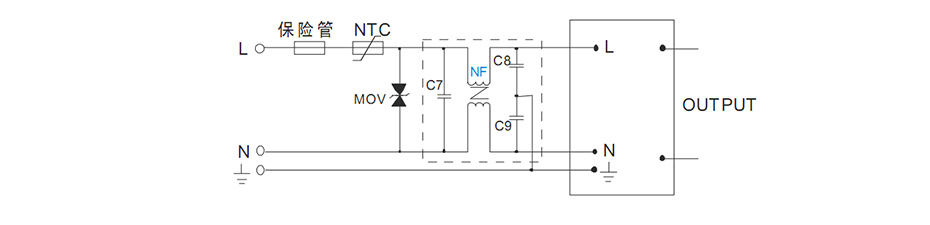

EMC推薦電路
EMC推薦電路參數：
NTC 熱敏電阻, 型號：5D-9。
MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。
C7 為 X 電容,建議0.1μF/275V；C8、C9 均為 Y 電容,建議 2200pF/400V。
NF 為共模電感,建議 10mH-30mH。

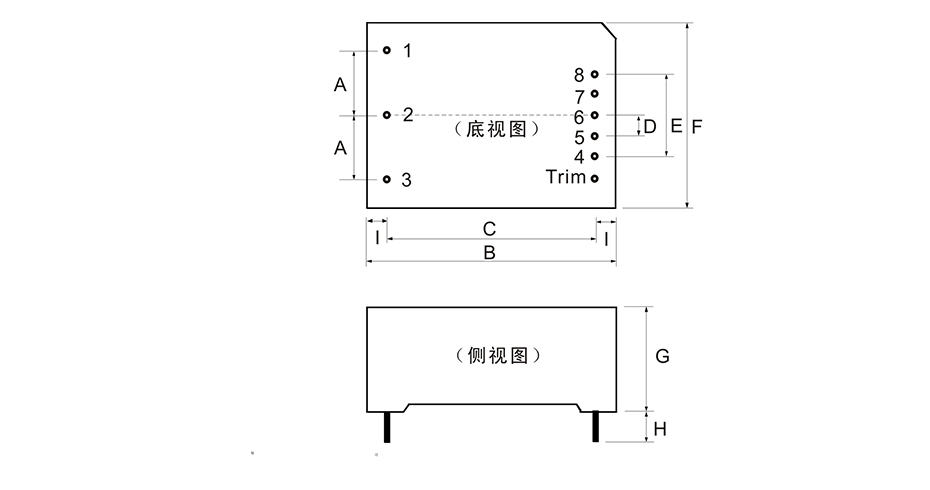

外觀和尺寸
單位：mm（毫米）
誤差：±0.5mm
尺寸說明：
引腳定義：
ACDC模塊電源 EB20
ACDC模塊電源 EB15
ACDC模塊電源 EE10
ACDC模塊電源 EE05
ACDC模塊電源 EA75

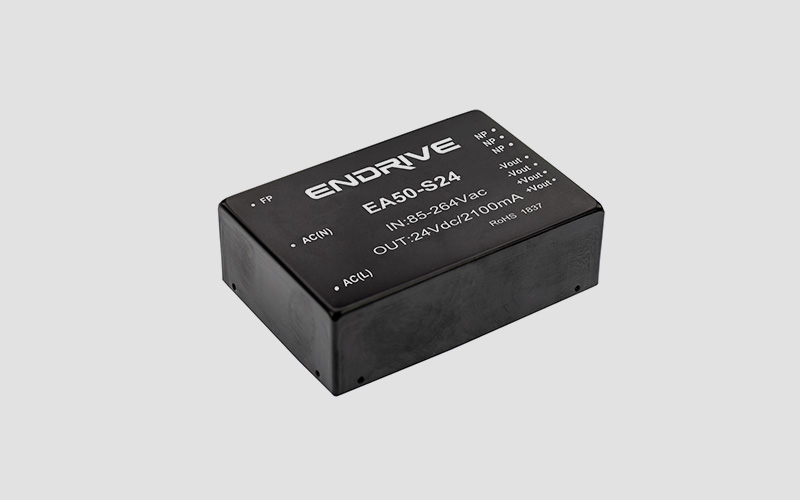

ACDC模塊電源 EA50
ACDC模塊電源 EA40

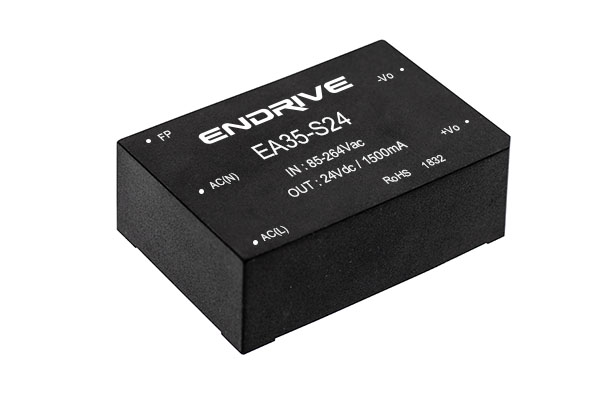

ACDC模塊電源 EA35
