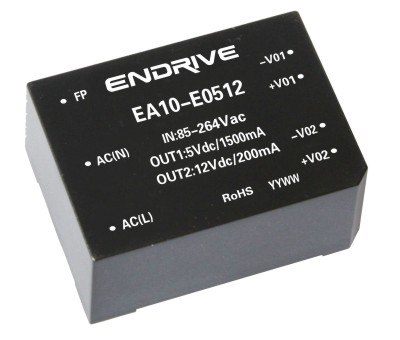

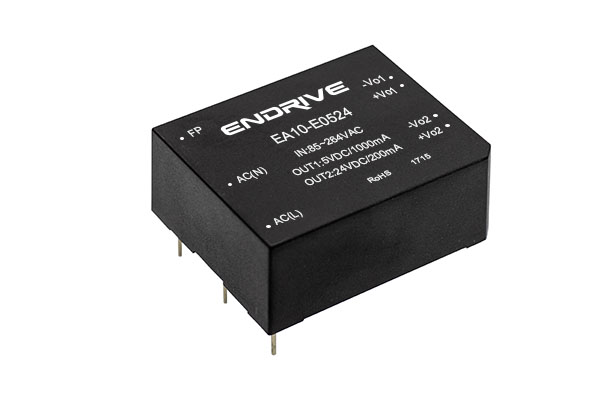

acdc模塊電源特性 |
|
◆超寬電壓輸入85-264VAC（120-370VDC）
◆輸出短路、過溫保護功能
◆體積小、重量輕
◆高效率、高功率密度，
◆低功耗、綠色環保
◆工業級產品技術設計 |
acdc模塊電源應用范圍 |
acdc模塊電源主要應用于無線網絡、電信/數據通信、電力系統、工業控制系統、測量儀器儀表、智能化領域等電源系統。適合于需要實現輸入范圍波動大，需要電源隔離，布板空間小等設計，并實現產品功能模塊化，提高產品可靠性。 |
產品型號 |
型號 | 輸出電壓/輸出電流Vo/Io | 輸出紋波+噪聲 | 效率(TYP) |
EA10-S05 | 5V / 2000mA | 1% Vo | 77% |
EA10-S12 | 12V /900mA | 78% |
EA10-S15 | 15V / 700mA | 80% |
EA10-S24 | 24V / 450mA | 82% |
EA10-D05 | ±5V / ±1000mA | 76% |
EA10-D12 | ±12V / ±416mA | 78% |
EA10-D15 | ±15V / ±350mA | 79% |
EA10-D24 | ±24V / ±225mA | 82% |
EA10-E0505 | 5V/1800mA 5V/200mA | 72% |
EA10-E0512 | 5V/1500mA 12V/200mA | 75% |
EA10-E0524 | 5V/1000mA 24V/200mA | 78% |
EA10-T0505 | 5V/1600mA ±5V/200mA | 73% |
EA10-T0512 | 5V/1000mA ±12V/200mA | 75% |
EA10-T0524 | 5V/1000mA ±24V/100mA | 79% |
*如有其它規格型號需求，可直接聯系我司。 |
acdc模塊電源輸入特性 |
輸入電壓范圍 | 85-264Vac（120-370Vdc） |
輸入電流 | 10A (TYP)@ 110Vac 20A (TYP)@ 230Vac |
外接保險絲（推薦值） | 2A/250V慢斷 |
acdc模塊電源輸出特性 |
輸出電壓穩壓精度 | ±2% |
源效應 | ±0.5% (typ) |
負載調整率(10%~100%) | ±1% (typ) |
要求負載 | >10% |
輸出紋波+噪聲（峰-峰值） | 100mV(typ) (20MHz Bandwidth) |
短路保護 | 可長期短路，自恢復 |
輸出過壓保護 | ≥1.1倍 |
一般特性 |
溫度特性 | 工作溫度
功率降額
存儲溫度
外殼溫度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉電時間（Power-down time） |
| 40ms(typ)/ at Vin:320Vdc |
濕度（Humidity） |
| 85%RH(max) |
溫漂 （Temperature coefficient） |
| 0.02%/℃ |
開關頻率（Switching Frequency） |
| 65kHz(typ) |
絕緣 | 輸入--輸出 | 3000Vac/1Min |
輸出--輸出 | 2000Vdc/1Min |
漏電流 |
| 0.3mA RMS typ. 230VAC/50Hz |
*電磁兼容靜電放電
*射頻輻射抗擾
*電快速瞬變脈沖群
*浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
*傳導/輻射 |
| EN55022, level A |
安全等級 |
| CLASS Ⅰ |
外殼等級 |
| 阻燃塑料UL94V-0 |
安裝 |
| PCB |
MTBF |
| >200,000h @25℃ |
注：1.標注*測試項目，需增加外圍EMC推薦電路；
2. 以上所列數據除特別說明外，都是在TA=25℃,濕度<75%的條件下測得。 |
典型應用 |

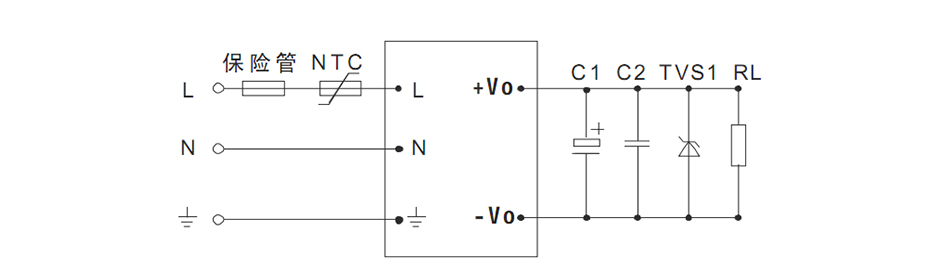

單路輸出

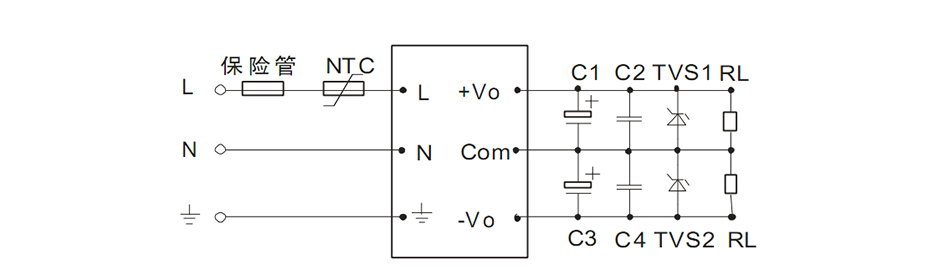

正負輸出

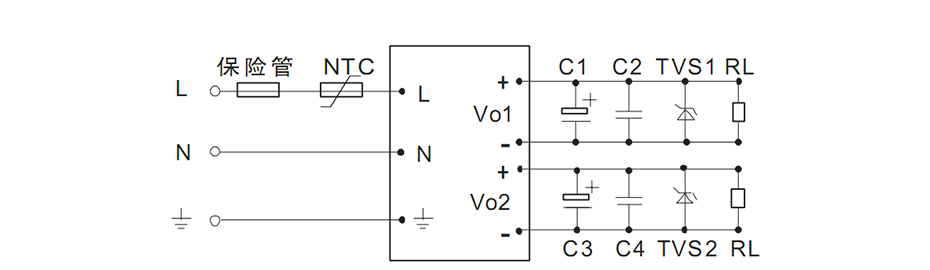

兩路輸出

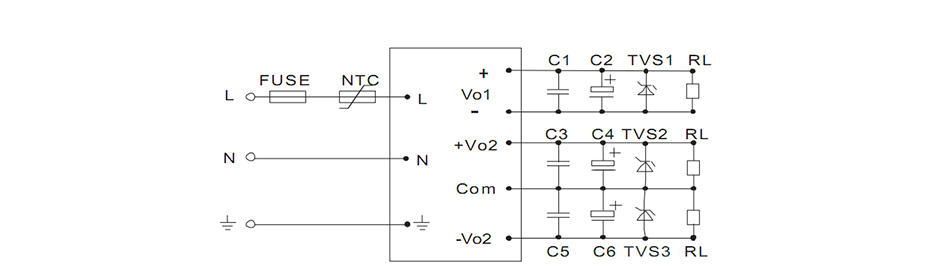

 三路輸出
 |
EMC推薦電路
備注： 輸出濾波電容 C1、C3、C5 為電解電容，建議使用高頻低阻電解電容，容量和流過的電流請參考各廠商提供的技術規格。電容耐壓降額大于 80%。C2、C4、C6 去除高頻噪聲，建議取 0.1 F。TVS 管為保護后級電路（在模塊異常時），建議使用。 NTC 熱敏電阻, 型號：5D-9。 EMC推薦電路參數：
MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。
C7 為 X 電容,建議0.1μF/275V；C8、C9 均為 Y 電容,建議 2200pF/400V；NF 為共模電感,建議 10mH-30mH。 |

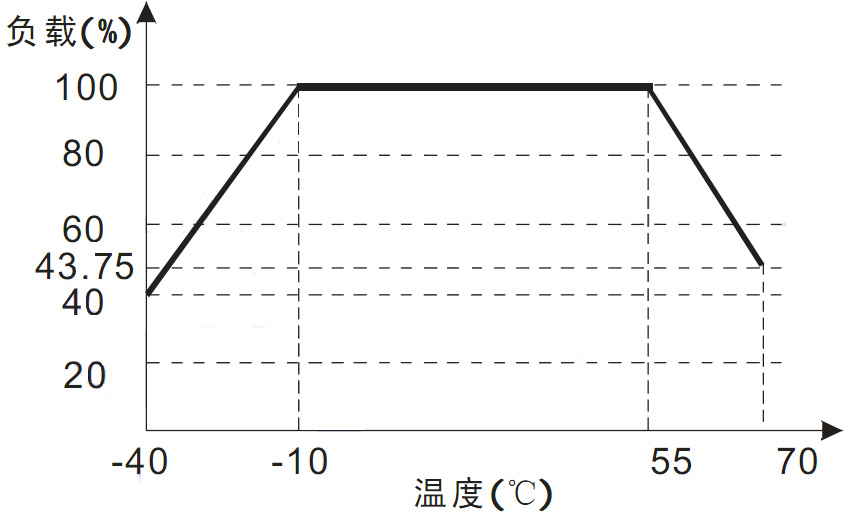

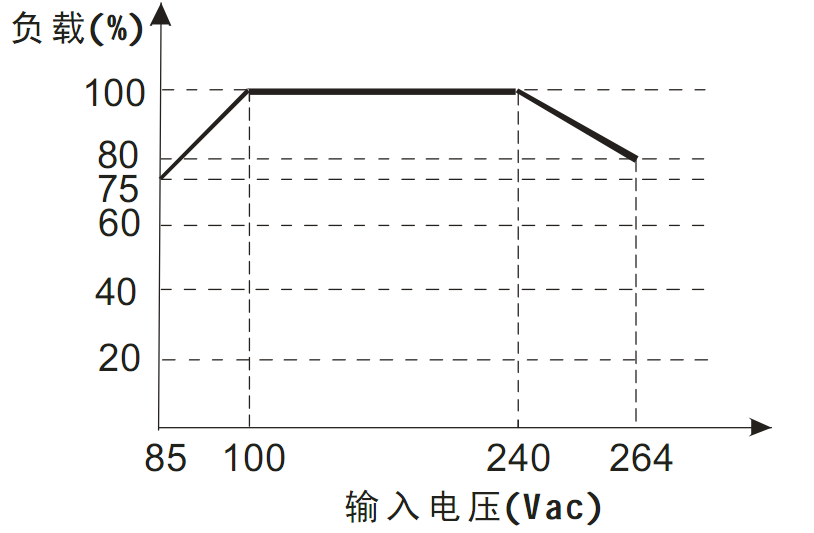

輸入電壓與負載關系圖 | 溫度與負載關系圖 |
|
|

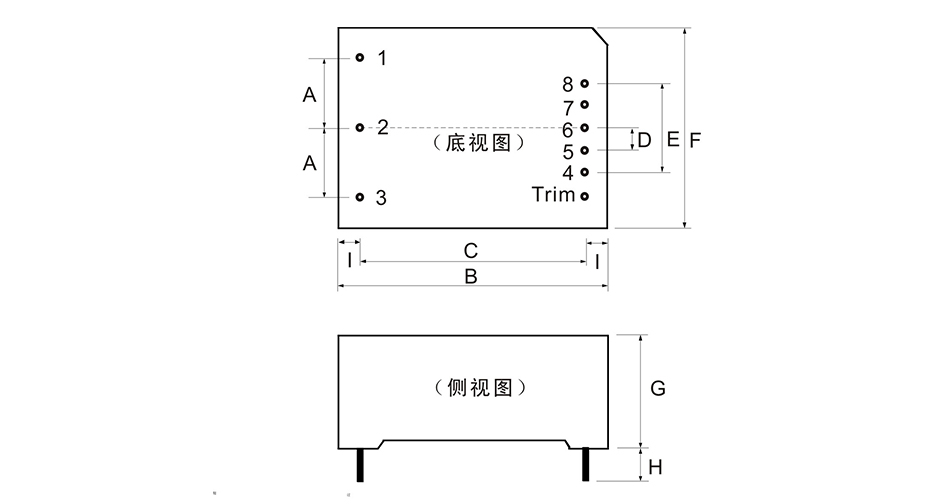

外觀和尺寸 |
單位：mm 公差：±0.5mm 尺寸說明： |
標記 | A | B | C | D | E | F | G | H |
尺寸 | 17.5 | 55 | 47 | 5 | 20 | 45 | 21 | 4 |
