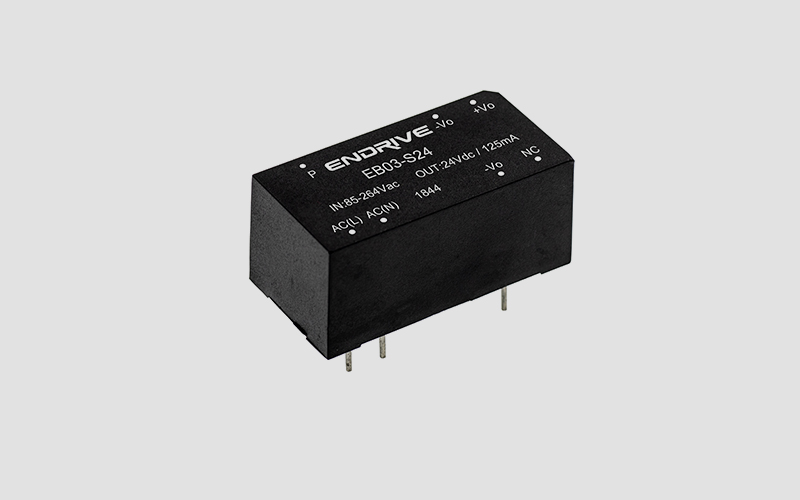

acdc模塊電源特性 |
|
◆寬壓輸入85～264Vac（120～370VDC）
◆輸出短路、過溫保護功能 ◆體積小、重量輕
◆高效率、高功率密度，
◆低功耗、綠色環保
◆工業級產品技術設計 | 應用范圍
無線網絡、電信/數據通信、電力系統、工業控制系統、測量儀器儀表、智能化領域等電源系統。適合于需要實現輸入范圍波動大，需要電源隔離，布板空間小等設計，并實現產品功能模塊化，提高產品可靠性。 |
acdc模塊電源型號 |
型號 | 輸入電壓（VAC） | 輸出電壓（VDC） | 輸出電流（mA） |
EB03-S05 | 85～264Vac
（120～370VDC） | 5 | 600 |
EB03-S12 | 12 | 250 |
EB03-S15 | 15 | 200 |
EB03-S24 | 24 | 125 |
EB03-D05 | ±5 | 300 |
EB03-D12 | ±12 | 125 |
EB03-D15 | ±15 | 100 |
EB03-D24 | ±24 | 63 |
EB03-E0505 | 5 / 5 | 400 / 100 |
EB03-E0512 | 5 / 12 | 400 / 50 |
EB03-E0524 | 5 / 24 | 350 / 35 |
*如有其它規格型號需求，可直接聯系我司。 |
acdc模塊電源輸入特性 |
輸入電壓范圍 | 85～264VAC（120～370VDC） |
輸入電流（Vin=110V） | 0.125 安培(TYP) |
外接保險絲★ | 1A/250V 慢斷 |
輸出特性 |
輸出電壓穩壓精度 | ±2% |
源效應 | ±0.5% (typ) |
負載調整率(10%~100%) | ±1% (typ) |
最小負載 | 10% |
輸出紋波+噪聲（峰-峰值） | 100mV(typ) (20MHz Bandwidth) |
短路保護 | 可長期短路，自恢復 |
一般特性 |
溫度特性 | 工作溫度
功率降額
存儲溫度
外殼溫度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉電時間 |
| 40ms(typ)/ at Vin:320Vdc |
濕度 |
| 85%RH(max) |
溫漂 |
| 0.02%/℃ |
開關頻率 |
| 60kHz(typ) |
絕緣 | 輸入--輸出 | 3000VAC |
輸出—輸出 | 1000VDC |
漏電流 |
| 0.3mA RMS typ. 230VAC/50Hz |
電磁兼容靜電放電*
射頻輻射抗擾*
電快速瞬變脈沖群*
浪涌* | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
傳導/輻射* |
| EN55022, level A |
安全等級 |
| CLASS Ⅰ |
外殼等級 |
| UL94V-0 |
安裝 |
| PCB |
平均無故障時間（MTBF） |
| >200,000h @25℃ |
注：1.以上所列數據除特別說明外，都是在TA=25℃,濕度<75%的條件下測得；
2.*表示需要外加EMC推薦電路。
3.其它規格輸入輸出也可提供，詳情請與我司聯系； |

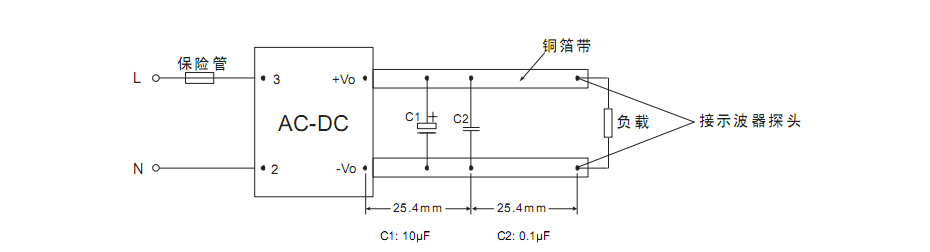

測試方法 |
|

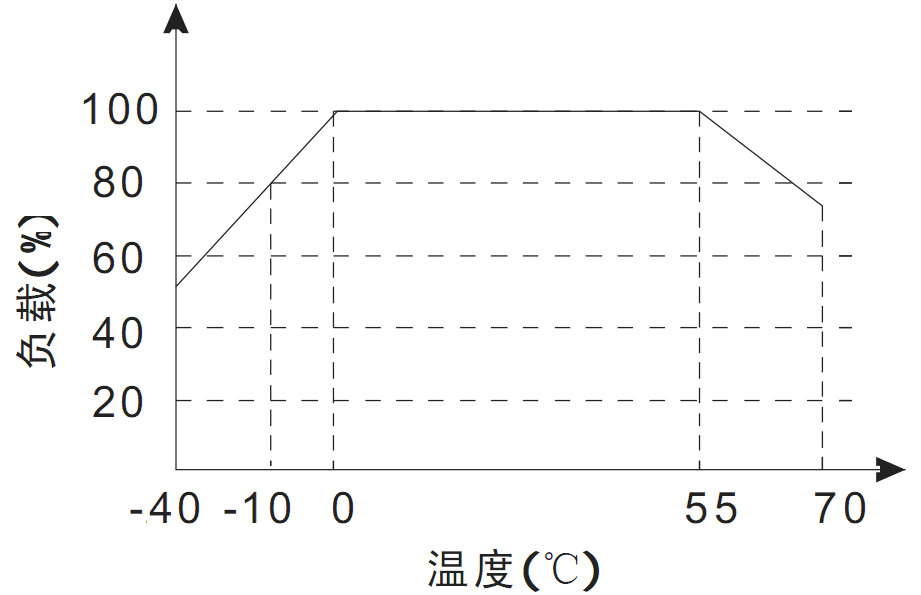

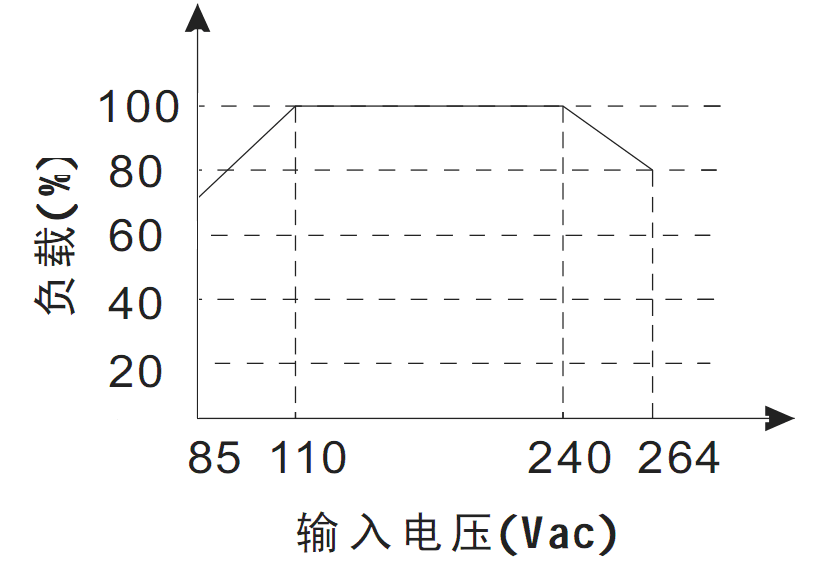

溫度與負載曲線圖 | 輸入電壓與負載曲線圖 |
|
|
典型應用電路圖 |
單路輸出

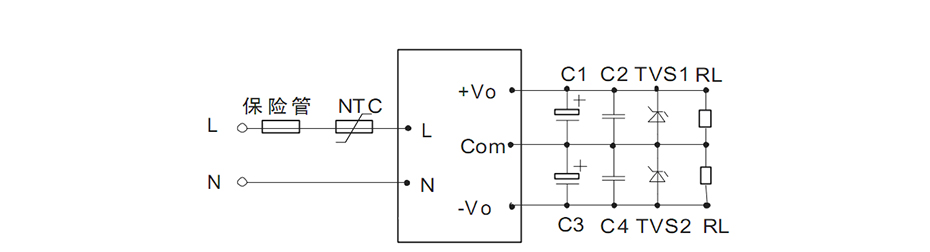

 雙路輸出

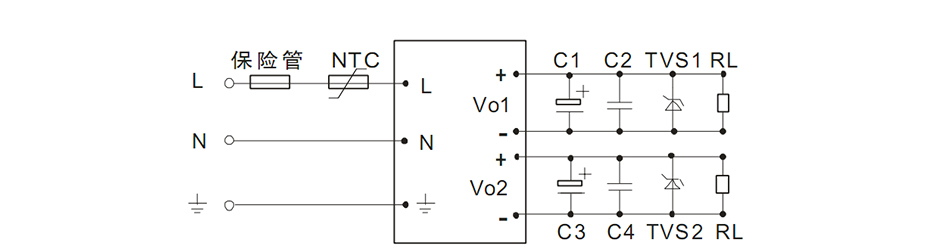

 兩路輸出

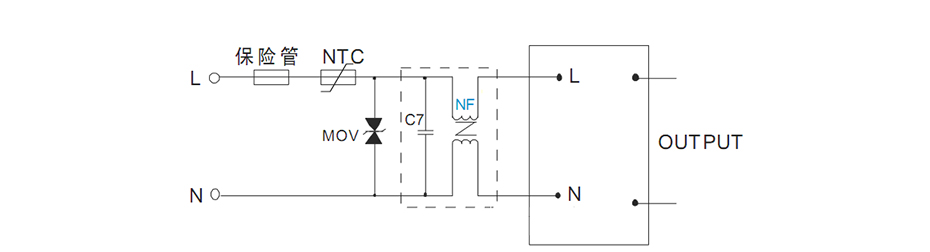

 EMC推薦電路
 備注： 輸出濾波電容 C1、C3、C5 為電解電容，建議使用高頻低阻電解電容，容量和流過的電流請參考各廠商提供的技術規格。電容耐壓降額大于 80%。C2、C4、C6 去除高頻噪聲，建議取 0.1 F。 TVS 管為保護后級電路（在模塊異常時）建議使用。 NTC 熱敏電阻, 型號：5D-9。 EMC推薦電路參數：
MOV為壓敏電阻，推薦型號: 471KD10，作用為在雷擊浪涌時保護模塊不受損壞。
C7 為 X 電容,建議0.1μF/275V；
NF 為共模電感,建議 10mH-30mH。 |

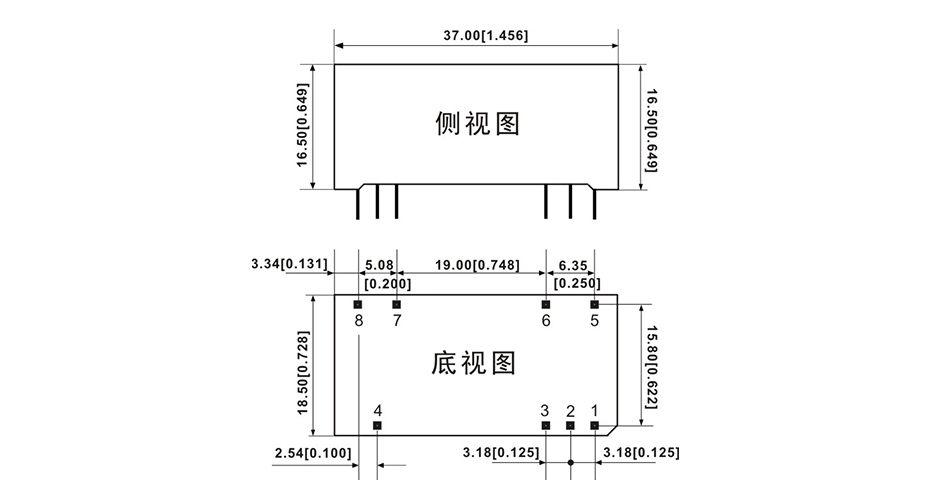

外觀尺寸和引腳定義 |
單位：mm [inch] 毫米[英寸]
誤差：±0.5mm 引腳定義： |
引腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
EB03-SXX | +Vo | NC | -Vo | P | NC | -Vo | AC(N) | AC(L) |
EB03-DXX | +Vo | GND | -Vo | P | NC | -Vo | AC(N) | AC(L) |
EB03-EXXYY | +Vo1 | NC | -Vo1 | P | +Vo2 | -Vo2 | AC(N) | AC(L) |
